Schema évacuation évier et lave-vaisselle : guide complet pour une installation sans erreur

Comprendre le schema evacuation evier et lave vaisselle pour une installation conforme

Quand on commence à s’attaquer au raccordement de l’évier et du lave-vaisselle dans une cuisine, le schéma d’évacuation, c’est un peu la carte routière avant de prendre la route : sans lui, on sait rarement où on va finir ! Ce schéma, il sert à visualiser comment l’eau sale va quitter la cuisine, sans jamais faire demi-tour vers la vaisselle propre. En gros, il doit indiquer clairement où passent les tuyaux, où se situent les siphons, où l’on connecte le lave-vaisselle et comment tout cela rejoint la canalisation principale.

Dans la vraie vie, ce n’est jamais aussi simple que sur le papier. Parfois, on doit composer avec un vieux meuble, un mur porteur pas franchement coopératif ou une arrivée d’eau placée “à l’ancienne”. C’est là que le schéma d’évacuation devient indispensable : il permet de vérifier que chaque appareil a sa place, que les raccords sont accessibles (pour les débouchages futurs, c’est toujours mieux) et que la pente est suffisante pour éviter les mauvaises surprises comme les remontées d’eau.

Il faut aussi anticiper la cohabitation entre évier et lave-vaisselle. Les deux appareils partagent souvent la même évacuation : il s’agit donc de bien penser leur raccordement sur un même siphon ou, mieux, d’utiliser un siphon double conçu pour cet usage. Ça simplifie la vie et ça réduit les risques de reflux d’eau sale dans l’évier quand le lave-vaisselle se vide. Bref, prendre le temps de dessiner (même à main levée !) son schema evacuation evier et lave vaisselle, c’est déjà éviter pas mal de galères.

Les normes à respecter pour raccorder un evier et un lave-vaisselle en toute sécurité

On a tendance à l’oublier, mais le raccordement d’un évier et d’un lave-vaisselle ne se fait pas au hasard. Il y a des normes à suivre, et ce n’est pas qu’une histoire de confort : c’est aussi une question de sécurité et de conformité. Par exemple, la fameuse norme DTU 60.1 (Document Technique Unifié) donne les règles du jeu pour tout ce qui touche à la plomberie domestique, évacuations comprises.

D’abord, il faut respecter un diamètre minimum pour les tuyaux d’évacuation : généralement, c’est 40 mm pour une cuisine. Ça évite que les déchets alimentaires ou résidus de lavage ne bouchent trop facilement la conduite. Ensuite, il est crucial d’intégrer un siphon sur chaque appareil : il bloque les mauvaises odeurs en empêchant l’air de remonter depuis les canalisations. Pour le lave-vaisselle, un clapet anti-retour est parfois conseillé, surtout si l’installation est vieillissante ou si la pente est limite.

Il faut aussi penser à l’accessibilité des raccords et à leur démontabilité. Rien de pire qu’un siphon planqué derrière un meuble impossible à sortir ! Enfin, chaque appareil doit pouvoir être déconnecté sans tout démonter. Côté sécurité, les prises électriques pour l’évier et le lave-vaisselle doivent être protégées contre l’humidité (norme NF C 15-100) et placées à une certaine distance des arrivées d’eau. C’est le genre de détail qui fait la différence entre une installation “bricolée vite fait” et une cuisine pensée pour durer.
Pour gérer l’eau de chantier, installez une douche provisoire pendant travaux.

Étapes clés pour installer un système d’évacuation evier et lave-vaisselle sans erreur

Installer un système d’évacuation pour un évier et un lave-vaisselle, ça se fait étape par étape. On ne saute pas les étapes, même si on est pressé de ranger la vaisselle. Voici les points à ne surtout pas négliger :

• Préparation du matériel : Vérifier qu’on a bien les bons diamètres de tuyaux, les raccords adaptés (coudes, manchons, siphons) et de quoi couper, fixer, étanchéifier. Un oubli et on repart au magasin, croyez-moi, ça arrive.

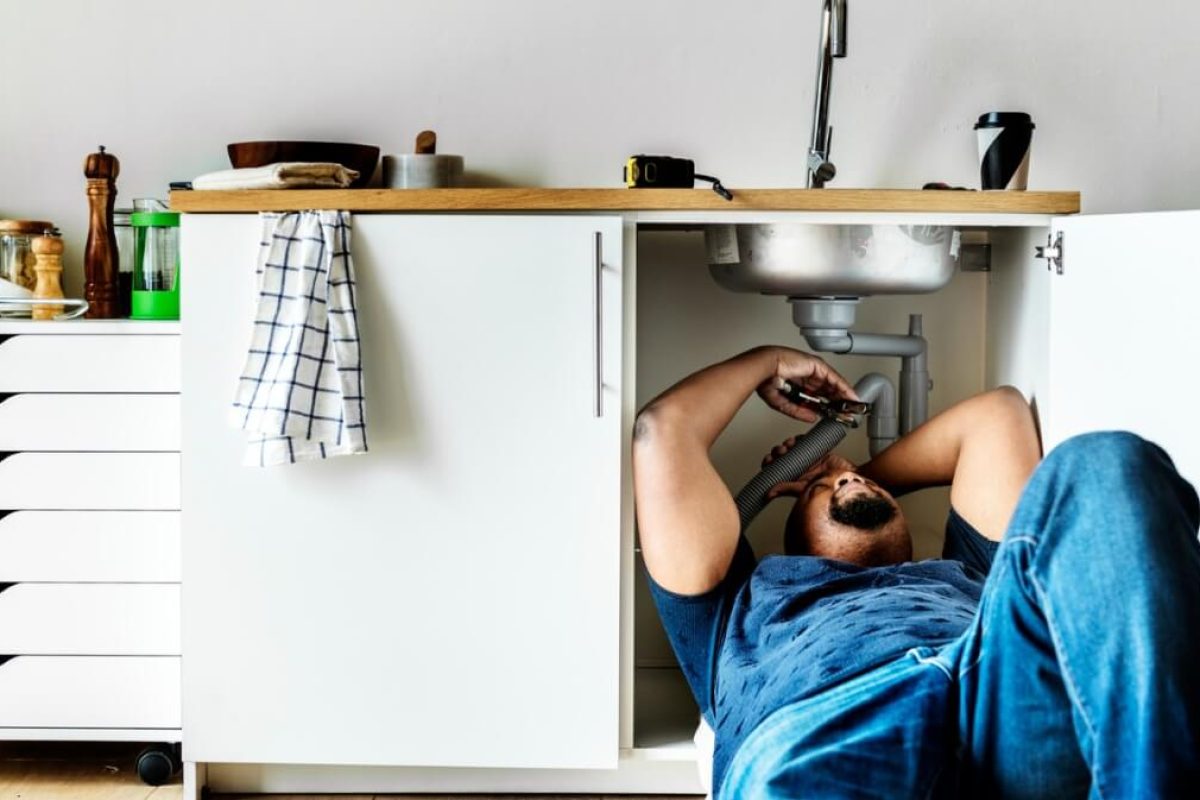

• Positionnement du siphon : Le siphon doit être placé juste sous l’évier, facilement accessible. Pour le lave-vaisselle, deux options : soit un branchement direct sur le siphon avec une entrée dédiée, soit sur une prise spéciale “machine à laver”. Dans tous les cas, la hauteur recommandée pour l’entrée du tuyau du lave-vaisselle est d’environ 60 cm, pour éviter le retour d’eau.
• Raccordement du lave-vaisselle : On insère le tuyau de vidange dans l’embout adapté, en veillant à ne pas le plier (pour garder un bon débit). On fixe avec un collier de serrage pour éviter les fuites.
• Vérification de la pente : La pente minimale entre l’évier/lave-vaisselle et l’évacuation principale doit être d’au moins 1 à 2 cm par mètre. Trop faible, ça stagne ; trop forte, ça fait du bruit et ça peut siphonner l’eau du siphon.
• Étanchéité : On vérifie chaque raccord, on serre sans forcer (pour ne rien écraser), et on fait couler de l’eau pour tester. Un chiffon sous les raccords permet de repérer la plus petite fuite.
• Accessibilité : On laisse un accès au siphon pour le nettoyage. Si possible, on prévoit une petite trappe ou on positionne le meuble pour qu’il ne gêne pas.
• Test final : On lance un cycle court sur le lave-vaisselle, on fait couler beaucoup d’eau dans l’évier et… on observe. Si tout s’évacue sans bruit suspect ni odeur, c’est gagné !

Les dimensions et pentes idéales pour un schema evacuation evier et lave vaisselle efficace

Côté dimensions et pentes, il ne s’agit pas de jouer à l’œil : un bon schema evacuation evier et lave vaisselle repose sur quelques chiffres à connaître. Pour les tuyaux d’évacuation, le diamètre standard est de 40 mm (voire 50 mm en rénovation dans de vieux bâtiments, où tout est surdimensionné). Pour le siphon, on reste sur du 40 mm, compatible avec la plupart des évacuations de cuisine.

La pente, c’est LA donnée à ne pas négliger. Si elle est trop faible (moins de 1 cm/m), l’eau stagne, les déchets s’accumulent, et bonjour les odeurs. Si elle est trop forte (plus de 3 cm/m), l’eau file trop vite, les particules restent, et les bouchons ne tardent pas. La bonne fourchette : 1 à 2 cm par mètre, soit 1 à 2 % de pente. Un niveau à bulle posé sur le tuyau, et on ajuste avec des colliers de fixation.

Pour la hauteur de sortie du lave-vaisselle, il est conseillé que le point d’entrée dans l’évacuation soit entre 40 et 60 cm du sol : ni trop bas (risque de siphonnage), ni trop haut (la pompe du lave-vaisselle fatigue). Enfin, si l’évacuation doit traverser une longue distance horizontale, mieux vaut prévoir des points de nettoyage (regards, trappes) pour l’entretien.

Un petit détail qui fait la différence : penser à isoler phoniquement le tuyau d’évacuation (avec une mousse ou une gaine), surtout si la cuisine est ouverte sur la pièce de vie. Ça évite d’entendre le glouglou du lave-vaisselle en pleine soirée.

Matériaux et raccords adaptés à l’évacuation evier et lave-vaisselle

Matériau / Raccord	Avantages principaux	Inconvénients	Utilisation recommandée	Prix 💶
PVC rigide	Léger, facile à couper, pas cher	Sensible aux chocs, peu esthétique	Évacuation principale, siphons	€
PVC souple (flexible)	Facile à installer dans les coins, adaptable	Moins durable, peut se pincer	Raccordements provisoires, espaces étroits	€€
Raccord double (Y ou T)	Permet de raccorder évier et lave-vaisselle ensemble	Mauvaise pose = reflux possible	Siphon double ou évacuation partagée	€
Siphon à culot démontable	Nettoyage facile, évite les odeurs	Prend un peu plus de place sous l’évier	Sous l’évier, entretien régulier	€€
Collier de serrage inox	Résistant, sécurise le tuyau du lave-vaisselle	Peut rouiller si mauvaise qualité	Fixation tuyau vidange	€
Clapet anti-retour	Bloque les remontées d’eau	À surveiller, peut se bloquer	Installations sensibles au reflux	€€

Ce tableau, c’est un peu ma check-list personnelle quand je vais au magasin de bricolage. À chaque situation, son bon raccord et son bon matériau. Inutile de surinvestir, mais éviter le bas de gamme sur les siphons, c’est un conseil d’ami.

Erreurs fréquentes à éviter lors du raccordement evier et lave-vaisselle dans une cuisine

Quand on se lance dans l’installation du schema evacuation evier et lave vaisselle, il y a des pièges classiques, ceux qu’on ne voit pas venir avant d’y être confronté pour de vrai. Voici les ratés que j’ai déjà croisés chez moi (et chez pas mal de voisins) :

La première erreur : négliger la pente. On se dit que ça passe, que “ça coulera bien”, puis, quelques semaines plus tard, ça sent l’égout et ça glougloute. La pente trop faible, c’est le bouchon assuré à moyen terme, surtout avec les résidus de cuisine. À l’inverse, une pente trop forte, ça siphonne l’eau du siphon, et les odeurs remontent.

Deuxième classique : trop de coudes ou de raccords mal alignés. Plus il y a de virages, plus ça freine l’écoulement. Pour chaque coude, l’eau ralentit, et les dépôts s’accumulent. Il vaut mieux privilégier des trajets droits, quitte à déplacer un meuble ou à rallonger un tuyau.

Troisième point : raccorder le lave-vaisselle sans entrée dédiée. On bricole un Y, on serre un peu trop, et au premier cycle, retour d’eau sale dans l’évier. Utiliser un siphon double ou une prise spéciale lave-vaisselle, ça change tout.

Enfin, l’oubli de l’étanchéité : un joint mal posé, un collier pas assez serré, et c’est la fuite assurée, parfois cachée derrière un meuble. Là, c’est le bois gonflé, l’odeur de moisi, et on recommence tout. Prendre le temps de tout tester à la fin, c’est le meilleur conseil que je peux donner.

En résumé, un schema evacuation evier et lave vaisselle réussi, c’est du bon sens, un peu de méthode, et l’envie de se faciliter la vie pour la suite. Croyez-moi, on se remercie d’avoir bien fait les choses le jour où on doit tout démonter pour un petit bouchon !
