Branchement détecteur de mouvement : guide pratique, schémas et astuces

Comprendre le fonctionnement du branchement détecteur de mouvement pour une installation réussie

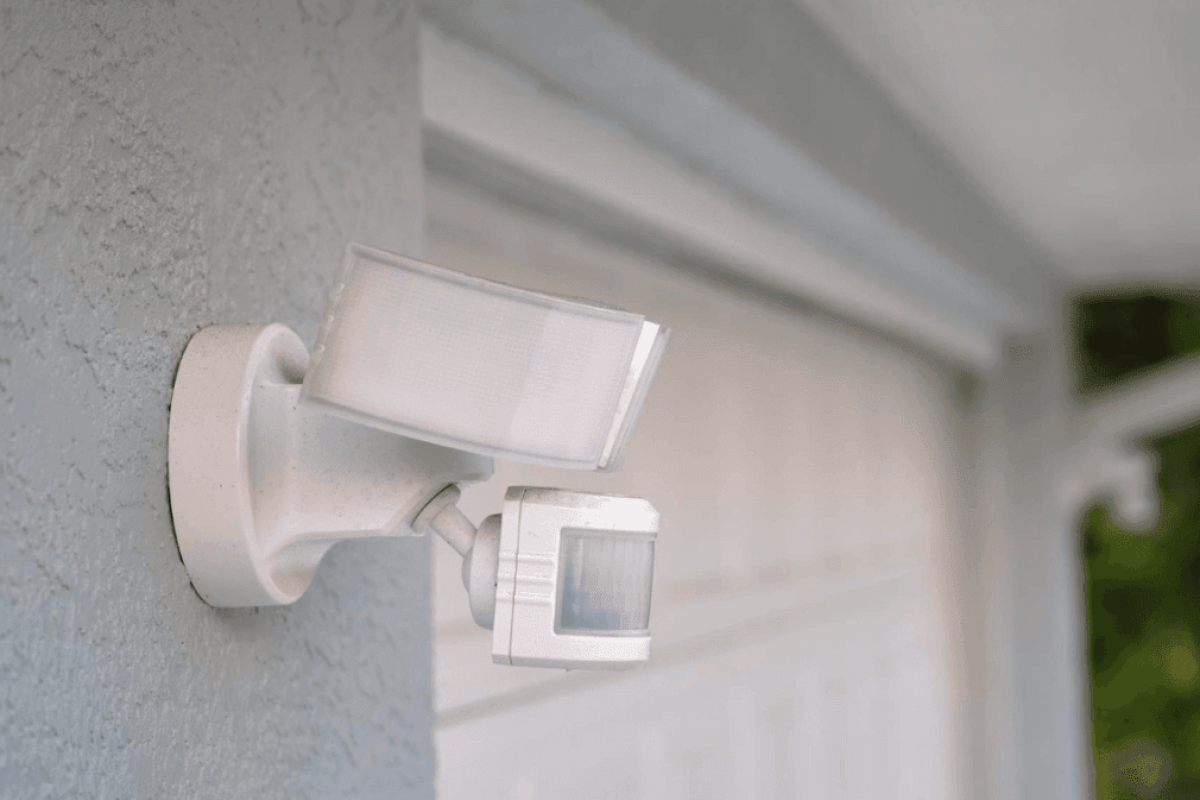

Avant de sortir la boîte à outils ou de chercher un schéma détecteur de mouvement, il faut piger comment ça marche. Un détecteur de mouvement, c’est un petit boîtier qui repère les déplacements (généralement grâce à l’infra-rouge) et qui, en réponse, va déclencher l’allumage d’une lumière ou d’un autre appareil. Niveau branchement, on trouve souvent trois fils : la phase (L), le neutre (N), et le retour lampe (L’). Certains modèles peuvent en avoir quatre, surtout si tu veux l’associer à un interrupteur pour une marche forcée.

Le but du jeu, c’est d’assurer que le câble détecteur de mouvement soit relié correctement à la source électrique, à la lampe, et éventuellement à un interrupteur. En schémas, ça paraît simple, mais sur le terrain, avec les couleurs de fils parfois douteuses et les installations anciennes, c’est autre chose. Le branchement de détecteur de mouvement dépend aussi du modèle : intérieur, extérieur, encastré, en saillie, avec ou sans interrupteur.

Le plus important, c’est de bien comprendre le rôle de chaque fil et de ne pas confondre le neutre et la phase. Un branchement détecteur de mouvement mal fait, c’est soit une lumière qui ne s’allume jamais, soit un circuit qui disjoncte. Et croyez-moi, j’ai déjà eu à courir dans la maison pour réenclencher le disjoncteur parce que j’avais inversé deux fils… Bref, le bon schéma électrique détecteur de mouvement, c’est la base pour éviter les galères.

Étapes détaillées pour réaliser le branchement détecteur de mouvement en toute sécurité

Une fois qu’on a pigé le fonctionnement, on peut passer à l’action. Mais avant tout, on coupe le courant au tableau électrique, vraiment. Je sais, ça paraît évident, mais l’excitation ou la flemme de descendre à la cave, ça joue des tours. Ensuite, il faut repérer les fils : sur une installation classique, tu vas trouver la phase (souvent rouge ou marron), le neutre (bleu), et parfois la terre (vert/jaune), même si elle n’est pas toujours utilisée pour un détecteur.

Pour brancher détecteur de mouvement, commence par connecter le neutre commun (N) à la fois au détecteur et à la lampe. Ensuite, raccorde la phase (L) au détecteur de mouvement. Enfin, relie la sortie (L’) du détecteur à la borne de la lampe. Si tu veux un branchement détecteur de mouvement avec interrupteur (pour une marche forcée), il faudra ajouter l’interrupteur entre la phase et la lampe, en parallèle du détecteur.

Pour un branchement de détecteur de mouvement extérieur, pense à utiliser des boîtes de dérivation étanches et du câble adapté (surtout pas du fil rigide non protégé dehors). Pour un remplacement, compare bien le schéma branchement détecteur de mouvement de l’ancien et du nouveau ; les fabricants ne placent pas toujours les bornes dans le même ordre.

Au moindre doute sur le schéma de détecteur de mouvement ou le câblage détecteur de mouvement, n’hésite pas à prendre une photo avant de démonter l’existant, ça dépanne souvent. Et si jamais tu dois brancher un détecteur de mouvement 3 fils alors que tu en avais un à 4 fils (ou inversement), regarde bien la notice : parfois il faut ponter deux bornes, d’autres fois non.
Intégrez l’alarme à la ventilation en apprenant à brancher une VMC sans interrupteur.

Les outils et matériaux indispensables pour le branchement détecteur de mouvement

Pour t’éviter d’aller chercher un tournevis toutes les trente secondes ou d’improviser avec un vieux bout de scotch, voilà la liste de base pour un branchement détecteur de mouvement propre :

• Tournevis isolés (plat et cruciforme) : pour ouvrir les boîtiers et serrer les bornes sans risquer la châtaigne
• Pince à dénuder : indispensable pour préparer les extrémités des câbles détecteur de mouvement sans abîmer le cuivre
• Testeur de tension : pour vérifier que le courant est bien coupé (et pour repérer la phase lors du montage)
• Boîte de dérivation (si besoin) et dominos ou bornes Wago : pour faire des raccords sécurisés et accessibles
• Câble électrique adapté (souvent du 1,5 mm² pour l’éclairage) : surtout si tu dois rallonger ou modifier le circuit
• Scotch isolant ou gaine thermo : pour protéger les connexions si elles sont exposées à l’humidité
• Perceuse/visseuse et chevilles adaptées : si tu fixes le détecteur sur du béton, de la brique ou un mur extérieur
• Notice du détecteur : chaque modèle a ses petites particularités, c’est toujours plus simple avec le schéma sous les yeux

Avec tout ça, tu peux cabler un détecteur de mouvement sans stress et sans avoir à courir au magasin de bricolage en pleine installation.

Conseils pour choisir le bon emplacement du détecteur de mouvement selon l’usage intérieur ou extérieur

L’emplacement, c’est vraiment ce qui va faire la différence entre un détecteur qui réagit bien et un autre qui s’allume à chaque passage du chat ou du voisin. Pour un usage intérieur, pense à placer le détecteur de mouvement là où tu passes vraiment : entrée, couloir, escalier… L’idéal, c’est qu’il ne soit pas trop près des sources de chaleur (radiateurs, poêle), ni face à une fenêtre en plein soleil, parce que ça peut fausser la détection.

Pour brancher un détecteur de mouvement extérieur, attention à l’orientation : vise la zone de passage (allée, portail, terrasse), mais évite les axes où passent voitures ou piétons non concernés, sinon la lumière va s’allumer pour rien. L’idéal, c’est à environ 2 à 2,5 mètres de hauteur, avec un angle de vue dégagé. Pense aussi à la portée indiquée par le fabricant : inutile de viser le bout du jardin si le capteur ne va que jusqu’à 8 mètres.

En intérieur comme en extérieur, évite de placer le détecteur juste à côté de la lampe qu’il commande, surtout pour les modèles sensibles à la lumière : certains détecteurs coupent l’allumage si la zone est déjà éclairée. Enfin, pour les installations à plusieurs détecteurs (par exemple dans un long couloir ou un grand jardin), vérifie bien le branchement en parallèle sur le schéma détecteur de mouvement adapté pour éviter les conflits entre capteurs.

Schémas de câblage pour différents types de branchement détecteur de mouvement

Voici un tableau récapitulatif des principaux schémas de câblage pour brancher un détecteur de mouvement selon la configuration. Ça évite de s’emmêler les pinceaux avec tous les modèles du marché :

Type de branchement	Nombre de fils	Schéma simplifié	Usage principal	⚡️ Astuce pratique
Détecteur de mouvement classique	3	Phase (L) – Neutre (N) – Retour lampe (L’)	Éclairage simple, intérieur/extérieur	✔️ Repérer les couleurs de fils
Détecteur avec interrupteur marche forcée	4	Phase (L) – Neutre (N) – Retour lampe (L’) – Inter	Permet d’allumer la lampe à la main	🟢 Pratique pour garage/entrée
Branchement en parallèle de 2 détecteurs	3 ou 4	Les 2 détecteurs sur les mêmes bornes L, N et L’	Long couloir, grand jardin	🔁 Tous les détecteurs pilotent la même lampe
Branchement sans neutre (très rare)	2	Phase (L) – Retour lampe (L’)	Vieilles installations	⚠️ À éviter, pas toujours fiable
Détecteur extérieur avec lampe intégrée	3 ou +	Suivre le schéma du fabricant, souvent plug & play	Jardin, terrasse, entrée	💡 Vérifier l’étanchéité

Bien regarder le schéma d’un détecteur de mouvement sur la notice avant de brancher, certains fabricants ont leurs propres codes couleur ou bornes numérotées.

Astuces pour éviter les erreurs courantes lors du branchement détecteur de mouvement

On ne va pas se mentir, il y a quelques pièges classiques dans le branchement détecteur de mouvement. Le premier, c’est d’inverser phase et neutre, surtout dans les vieilles installations où le bleu n’est pas toujours le neutre (j’ai déjà vu du marron pour le neutre, bonjour la logique !). Un testeur de tension, c’est vraiment ton meilleur allié pour vérifier.

Ensuite, ne néglige pas la connexion du retour lampe : si tu branches la sortie du détecteur sur le mauvais fil, la lumière restera allumée en permanence, ou ne s’allumera jamais. Autre ruse : bien régler la sensibilité et la temporisation du détecteur avant de refermer tous les capots. J’ai vécu le coup du détecteur qui s’allume… et ne s’éteint plus parce que la minuterie était à fond.

Pour l’extérieur, pense à utiliser du câble adapté (type U1000 R2V par exemple), à bien étanchéifier les raccords (scotch auto-amalgamant ou gaine thermo), et à ne jamais laisser de domino à l’air libre. La moindre infiltration d’eau, et c’est court-circuit assuré.

Enfin, un dernier conseil pour ne pas galérer : prends toujours une photo du câblage avant démontage, et garde la notice du détecteur, même une fois installé. On ne sait jamais, si un jour il faut brancher un détecteur de mouvement avec interrupteur ou modifier le schéma, ça évite bien des prises de tête.

Voilà, avec ces astuces et un schéma branchement détecteur de mouvement sous la main, tu devrais t’en sortir sans souci, même sans être électricien de métier !
